皮秒脉冲激光器
LDH-I Series系列
智能型半导体激光头
- 新品：532, 561,和 594 nm
- 新设计：提升效率
- 新功能：双校准—最大功率和线性模式
- 新品: Vis和NIR高功率多模半导体激器
- 波长范围从375 nm到1550 nm可选
- 脉冲宽度短至 20 ps (FWHM)
- 重复频率从单脉冲到100 MHz可调
- 可调（平均）功率高达200mW
- 脉冲, 爆发和连续模式
- 功率校准，操作时间计数器，TE冷却
- 准直光束，可选光纤耦合
LDH-I系列激光头和智能型多用途激光驱动器Taiko PDL M1配合使用，LDH-I波长选择丰富，提供的波长范围从375到1550nm可选，并且每个激光头都进行了功率校准。当LDH-I系列激光头和驱动器Taiko PDL M1相结合时使用时，激光头的输出光功率可以在脉冲和连续模式下进行控制。而且，在连续模式下可进行波长校准。每个激光头由Taiko PDL M1驱动器识别，不仅包括线性校准数据，还包括工作时间计时功能。

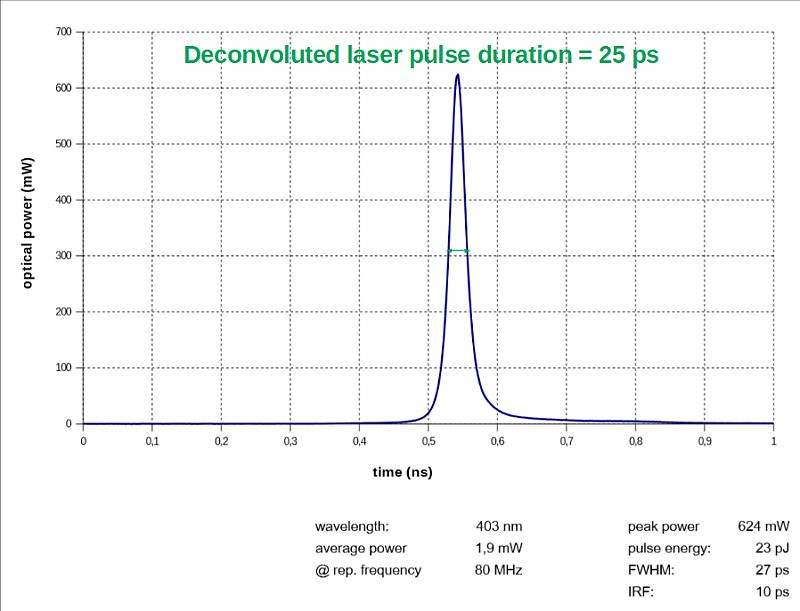

脉冲宽度短至 20 ps
所有的激光头输出的皮秒脉冲光的典型脉冲宽度(FWHM)在90ps以下。有些激光头的脉冲宽度甚至可以降到20 ps。激光头的脉冲宽度不能直接控制，但可以通过调整激光头的输出功率来调整其脉冲宽度。当把激光头的输出光调整到最大强度时，脉冲宽度可以变宽。

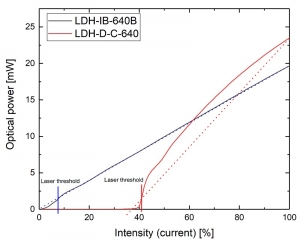

可调和校准的平均功率
激光头校准有两种不同的模式：经典的线性模式和全新的最大功率模式。在线性光功率输出模式下，对于给定的强度设置，脉冲能量和脉冲形状在整个重复频率范围内保持恒定不变。这样操作的优势在于一些诸如寿命测量等特殊应用中，可以确保稳定的仪器响应函数(IRF)，从而获得更加精确的寿命测量值，并且该工作模式在每个重复率下提供了完美的线性平均功率。也就是说，将重复率加倍的情况下，可以有效地使激光头的平均输出功率加倍。最大功率输出模式保证在每个重复率的情况下，激光器都可以输出最高的脉冲能量。所能获得的额外增强功率值决于所连接的半导体激光头，以及该激光头所工作的重复频率。无论采用哪种工作模式，脉冲能量随强度设置(以%为单位)线性变化增加。将激光头工作在重复频率1MHz到100MHz情况下的平均光功率进行测量，并将其以mW / W的校准数据存储在激光头内部的存储器中。当然，在连续模式下的输出光功率也进行了校准。根据不同的光强设置，识别并绘制了在这三种情况下该激光头的出光情况:自发辐射(低于激光阈值)、短脉冲(低强度设置)、宽脉冲(高强度设置)。目前该设置被大家广泛使用，并在Taiko PDL M1显示屏上采用直观的彩色强度条进行显示。可达到的脉冲能量范围从几十pJ到2nJ，相当于在高重复率下最高可达150mW的平均输出功率。
最高重复频率可达100MHz
所有的激光头的重复频率都设计成可以工作在单发亦或是MHz级别的输出。每个激光头的最大重复频率各不相同，但普遍都是100MHz。对于某些激光头，为了保证脉冲能量的稳定性，我们建议最大重复频率设置在60MHz。
脉冲, 爆发和连续工作模式
LDH-I系列的所有激光头都拥有脉冲、爆发和连续输出这三种工作模式。脉冲模式多用于需要固定重复频率的时间分辨测量应用中。爆发模式可以产生灵活多样的脉冲串(脉冲数量和脉冲周期可灵活选择)，非常适用于长寿命衰减测量、激光测距应用和特定的种子源等。连续工作模式可以提供更高的平均光功率。
支持热插拔
作为一个额外的功能，所有的LDH-I系列激光头都支持热插拔功能。这也就意味着交换激光头来改变波长不再需要关闭驱动器而轻松完成。
支持光纤耦合
LDH-I系列的激光头可以通过配置不同的光纤耦合器，选配不同的耦合光纤(如：多模、单模或保偏单模光纤)。 对于大多数应用，我们推荐使用带FC/APC连接头的光纤，因为它可以有效的减少反射光，保证激光工作的稳定性。有关详细信息，请参阅我们的光纤耦合解决方案。
|
光斑参数1 |
|
|
聚焦长度 |
f' = 4.5 mm (典型值。适用于大多数LDH-IB系列) |
|
数值孔径 |
0.55 |
|
典型发散角 (带光学镜片) |
θ平行 0.11
mrad |
|
光斑形状 |
椭圆形, 典型尺寸1.5 × 3.5 mm |
|
偏振 |
典型偏振为线偏振, 垂直于椭圆光束的长轴2 |
|
偏振消光比 (PER) |
典型值 > 1:10 (> 10 dB) |
|
边模抑制比 (SMSR) |
典型值 < 0.01 |
|
制冷 |
|
|
帕尔贴制冷稳定性 |
环境温度在15°C到30°C之间时，优于1 K |
|
尺寸 |
|
|
圆柱尺寸 |
76 × 175 mm (直径×长度) |
|
圆柱带光纤耦合器 |
76 × 207 mm (直径×长度) |
|
长方体 |
175 × 77 × 83.7 mm (长× 宽 × 高) |
|
长方体带光纤耦合器 |
207 × 77 × 83.7 mm (长× 宽 × 高) |
|
谱宽3 |
|
|
波长 < 900 nm |
大概范围从2 到 8 nm |
|
波长 > 900 nm |
大概范围从10到 20 nm |
|
连续工作模式 |
< 1 nm |
|
功率稳定性 |
|
|
12小时, Delta T (环境温度) < 3 K |
1 % RMS, 3 % 峰峰值 |
1、光斑参数均为典型值，不同的激光头会有所差异和区别。发散角多针对单模激光头，多模激光头的发散角会大很多。
2、不同的激光头会有所差异和区别
3、窄带宽可定制
LDH-I系列智能型半导体激光头可用于各种需要短脉冲宽度、高重复频率、重复频率可调并且需要稳定脉冲能量输出的应用中，例如:
- 时间分辨荧光测量
- 荧光寿命成像 (FLIM)
- 磷光寿命成像 (PLIM)
- 荧光相关光谱 (FCS)
- 荧光寿命相关光谱 (FLCS)
- 荧光共振能量转换 (FRET)
- 受激发射损耗（STED）荧光显微
- 双焦点荧光相关光谱 (2fFCS)
- 脉冲交替激发 (PIE)
- 荧光各向异性 (偏振相关)
- 单线态氧
- 激光切割/激光烧蚀
- 时间分辨磷光测量 (TRPL)
- TRPL 成像
- 镧系元素上转换
- LIDAR/Ranging/SLR
- 反聚束测量
- 漫反射光学层析成像
- 单分子光谱 / 探测
- 单光子源产生
- 光电器件的时间响应特性
下表列出了LDH-I系列(375~1550nm之间)可用波长激光头的脉冲参数和功率值。同一激光头均列出了两个输出功率。而这功率值均可以通过驱动器Taiko PDL M1进行设置调整。“低”功率输出的情况下，是该激光头最短脉冲的最佳选择，通常接近激光的出光阈值。“高”功率输出的情况下，是该激光头的最高输出脉冲功率，对应着驱动源的最大强度设置。这些激光头的谱宽一般只有几纳米。窄带宽激光头可接受定制。
下表根据最新生产激光头的数据进行定期更新。其他规格，如更短的脉冲宽度，更高的功率，更长的波长均可以接受定制。更多信息请联系我们。
|

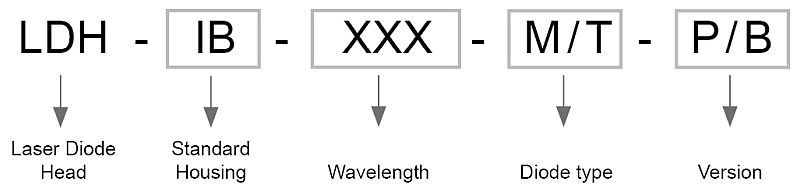

波长 (± 10) [nm] |
型号(LDH-) |
脉宽1 (FWHM) [ps] |
最大重复频率[MHz] |
最高平均功率2 [mW] |
最低平均功率3 [mW] |
连续模式出光功率 [mW] |
|
375 |
IB-375-P |
< 40 |
70 |
3.0 |
1.0 |
10 |
|
375 |
IB-375-B |
< 70 |
80 |
7.0 |
1.5 |
20 |
|
375 |
IB-375-M-P |
< 90 |
50 |
8.0 |
3.0 |
100 |
|
375 |
IB-375-M |
< 110 |
50 |
35.0 |
- |
100 |
|
395 |
IB-390-B |
< 70 |
100 |
20.0 |
3.0 |
50 |
|
405 |
IB-405-P |
< 40 |
80 |
4.0 |
1.0 |
10 |
|
405 |
IB-405-B |
< 50 |
100 |
20.0 |
3.0 |
50 |
|
405 |
IB-405-M-P |
< 100 |
50 |
50.0 |
10.0 |
200 |
|
405 |
IB-405-M |
< 160 |
50 |
85.0 |
- |
200 |
|
420 |
IB-420-B |
< 60 |
100 |
12.0 |
2.0 |
50 |
|
440 |
IB-440-B |
< 80 |
100 |
25.0 |
1.0 |
50 |
|
440 |
IB-440-M-P |
< 100 |
80 |
30.0 |
10.0 |
200 |
|
440 |
IB-440-M |
< 160 |
50 |
85.0 |
- |
200 |
|
450 |
IB-450-B |
< 70 |
80 |
12.0 |
2.0 |
50 |
|
450 |
IB-450-M-P |
< 110 |
50 |
40.0 |
5.0 |
200 |
|
450 |
IB-450-M |
< 220 |
50 |
85.0 |
- |
200 |
|
470 |
IB-470-B |
< 80 |
100 |
15.0 |
1.0 |
50 |
|
470 |
IB-470-M-P |
< 110 |
80 |
40.0 |
15.0 |
200 |
|
470 |
IB-470-M |
< 220 |
50 |
100.0 |
- |
200 |
|
485 |
IB-485-P4 |
< 120 |
60 |
3.0 |
1.5 |
40 |
|
485 |
IB-485-B4 |
< 120 |
100 |
10.0 |
1.0 |
50 |
|
485 |
IB-485-M-P |
< 140 |
50 |
35.0 |
20.0 |
200 |
|
485 |
IB-485-M |
< 220 |
50 |
100.0 |
- |
200 |
|
500 |
IB-500-B |
< 110 |
70 |
7.0 |
1.8 |
40 |
|
510 |
IB-510-P4 |
< 100 |
100 |
1.0 |
0.5 |
15 |
|
510 |
IB-510-B4 |
< 110 |
50 |
7.0 |
0.7 |
40 |
|
515 |
IB-520-B4 |
< 160 |
100 |
7.0 |
1.0 |
20 |
|
520 |
IB-520-M-P |
< 130 |
50 |
13.0 |
6.0 |
200 |
|
520 |
IB-520-M |
< 200 |
50 |
50.0 |
- |
200 |
|
532 (± 3) |
IB-530-T-P |
< 80 |
100 |
- |
0.5 |
20 |
|
532 (± 3) |
IB-530-T-B |
< 80 |
100 |
1.1 |
- |
20 |
|
561 (± 3) |
IB-560-T-P |
< 80 |
100 |
- |
0.5 |
20 |
|
561 (± 3) |
IB-560-T-B |
< 80 |
100 |
0.9 |
- |
20 |
|
594 (± 3) |
IB-595-T-P |
< 100 |
100 |
- |
0.2 |
5 |
|
594 (± 3) |
IB-595-T-B |
< 100 |
100 |
0.5 |
- |
5 |
|
640 |
IB-640-P |
< 55 |
100 |
1.0 |
0.5 |
5 |
|
640 |
IB-640-B |
< 90 |
100 |
30.0 |
3.0 |
50 |
|
640 |
IB-640-M-P |
< 130 |
60 |
40.0 |
4.5 |
100 |
|
640 |
IB-640-M |
< 160 |
70 |
50.0 |
- |
100 |
|
650 |
IB-650-P |
< 60 |
100 |
1.0 |
0.5 |
5 |
|
650 |
IB-650-B |
< 70 |
100 |
10.0 |
2.5 |
10 |
|
660 |
IB-660-B |
< 100 |
100 |
20.0 |
3.0 |
50 |
|
670 |
IB-670-P |
< 50 |
100 |
2.5 |
1.0 |
5 |
|
670 |
IB-670-B |
< 70 |
100 |
7.0 |
0.8 |
10 |
|
685 |
IB-690-B |
< 80 |
100 |
10.0 |
1.0 |
20 |
|
705 |
IB-705-B |
< 70 |
100 |
20.0 |
3.0 |
25 |
|
730 |
IB-730-B |
< 80 |
100 |
20.0 |
3.0 |
20 |
|
760 |
IB-760-B |
< 110 |
100 |
9.0 |
2.0 |
20 |
|
780 |
IB-780-B |
< 70 |
100 |
30.0 |
1.0 |
40 |
|
780 |
IB-780-M-P |
< 150 |
100 |
40.0 |
12.0 |
100 |
|
780 |
IB-780-M |
< 220 |
80 |
110.0 |
- |
100 |
|
810 |
IB-810-B |
< 110 |
80 |
10.0 |
1.5 |
50 |
|
810 |
IB-810-M-P |
< 70 |
100 |
50.0 |
5.0 |
200 |
|
810 |
IB-810-M |
< 160 |
80 |
110.0 |
- |
200 |
|
830 |
IB-830-B |
< 70 |
100 |
10.0 |
0.3 |
20 |
|
830 |
IB-830-M-P |
< 90 |
100 |
50.0 |
12.0 |
200 |
|
830 |
IB-830-M |
< 160 |
80 |
110.0 |
- |
200 |
|
840 |
IB-840-B |
< 70 |
100 |
15.0 |
0.8 |
20 |
|
850 |
IB-850-B |
< 90 |
80 |
10.0 |
3.0 |
50 |
|
905 |
IB-905-B |
< 100 |
100 |
8.0 |
2.0 |
50 |
|
910 |
IB-910-M-P |
< 130 |
80 |
20.0 |
10.0 |
200 |
|
910 |
IB-910-M |
< 180 |
80 |
150.0 |
- |
200 |
|
940 |
IB-940-B |
<90 |
100 |
6.0 |
2.0 |
50 |
|
975 |
IB-980-B |
< 100 |
100 |
7.0 |
1.8 |
50 |
|
980 |
IB-980-M-P |
< 90 |
100 |
35.0 |
4.0 |
200 |
|
980 |
IB-980-M |
< 180 |
80 |
100.0 |
- |
200 |
|
1062 (± 3) |
IB-1060-B |
< 130 |
100 |
10.0 |
1.2 |
40 |
|
1062 (± 20) |
IB-1060-M-P |
< 80 |
100 |
35.0 |
4.0 |
200 |
|
1062 (± 20) |
IB-1060-M |
< 250 |
80 |
100.0 |
- |
200 |
|
1310 (± 20) |
IB-1310-B |
< 50 |
100 |
3.0 |
0.1 |
5 |
|
1550 (± 3) |
IB-1550-B |
< 40 |
100 |
3.0 |
0.1 |
10 |
